マシンビジョンの概要

マシンビジョンシステムの紹介
       マシンビジョンとは、その名の通り、機械に人間のような視覚機能を持たせることで、様々な検出、判断、識別、測定、位置決めなどの機能を実現するものです。 マシンビジョンは、生産効率や自動化・知能化の度合いを大幅に向上させることができます。 一般的なマシンビジョンシステムは、光源、レンズ、カメラ、画像処理ハードウェア、画像処理ソフトウェア、アクチュエーションユニットなどで構成されています。
       マシンビジョンは、光学、機械、電子工学、コンピュータソフトウェア、ハードウェアの技術を統合したもので、画像処理、パターン認識、人工知能、光学メカトロニクスなど、さまざまな分野が関わっています。 近年、画像処理や人工知能などの技術の急速な発展により、マシンビジョンの発展が大きく促進されています

マシンビジョンシステムの仕組み
       マシンビジョンシステムは、画像取得ハードウェア（カメラ、レンズ、光源など）を介して光信号を画像信号に変換し、画像処理ソフトウェアに送信します。 画像処理ソフトは、画素の明るさや色の分布などの情報をもとに、対象物の特徴を抽出し、それに応じた判断を行います。 その結果の出力は、現場の機器を制御し、検査機能を実現するために使用されます。

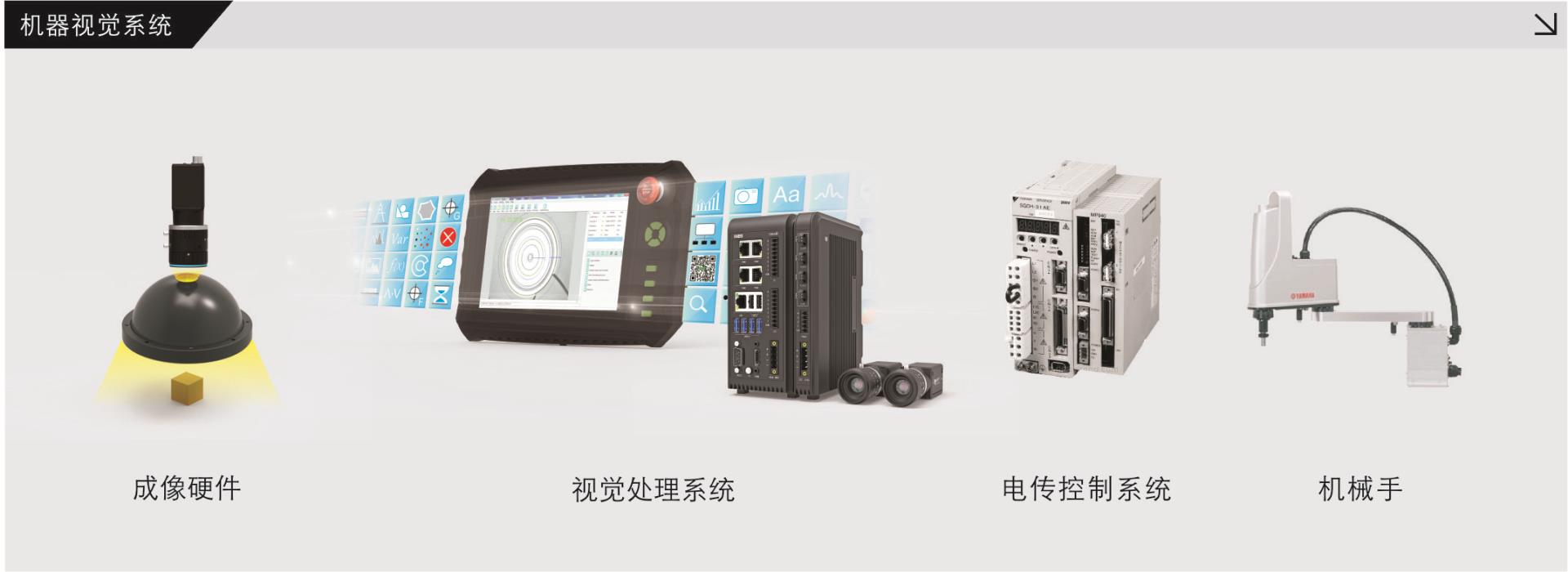

       画像処理システムには、ハードウェアとソフトウェアがあります。 マシンビジョンシステムは、ハードウェアの違いにより、インテリジェントカメラとPCベースのビジョンシステムに分けられます。 PCベースのマシンビジョンシステムの最も中心的な部分は、光源、レンズ、カメラ、画像処理システムの4つのパーツで構成されています。
       レンズの主な役割は、ターゲットをカメラの受光チップに結像させることです。

     カメラの主な役割は、画像を撮影し、光信号を電気信号に変換して、コンピュータに画像を出力することです。
       本ソフトウェアのコア技術は、画像処理・解析アルゴリズムであり、画像強調、画像分割、特徴抽出、画像認識・解析などの機能を備えています。 画像処理や解析によって、製品の品質を判断したり、寸法を測定したり、その結果の信号を対応するハードウェアに送信して、表示や実行を行います。
